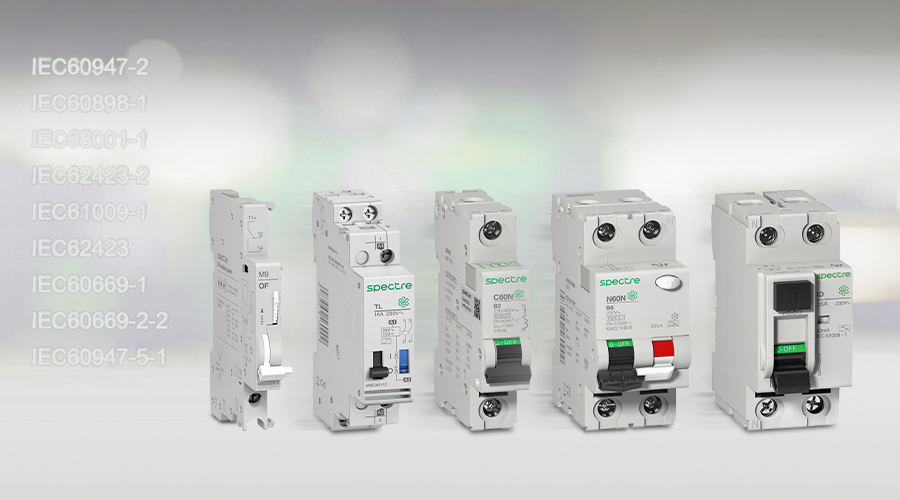

معرفی خانواده محصولات Multi9 و M9:

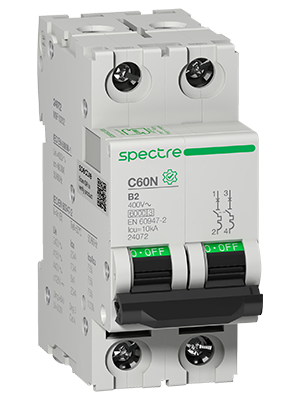

رنج Multi9 و M9 به نوعی طراحی شده که با محافظت از افراد و تجهیزات در برابر خطرات الکتریکی مانند اتصال کوتاه، نشتی زمین، اضافه بار و ... ایمنی بالایی را فراهم میکنند. تمامی دستگاهها در این سری از جمله کلیدهای مینیاتوری (MCB)، کلیدهای محافظ نشتی جریان (RCCB) و کلیدهای ترکیبی (RCBO) – با عملکرد بالا طراحی شدهاند تا حفاظت مطمئن را تضمین کنند و با استانداردهای جهانی نظیر UL489، UL1077، IEC، CCC و CSA بهطور کامل مطابقت دارند. این مجموعه همچنین شامل انواع لوازم جانبی و قابلیتهای سیگنالدهی است که آن را به گزینهای ایدهآل برای نصب در انواع ماشینآلات و تجهیزات صنعتی تبدیل میکند.
ویژگی ها:
مزایا :
در دسترس در سراسر کشور

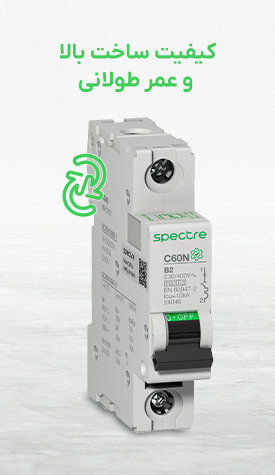

ممتاز در کیفیت
رنج محصولات multi standard
استفاده کنندگان اصلی:

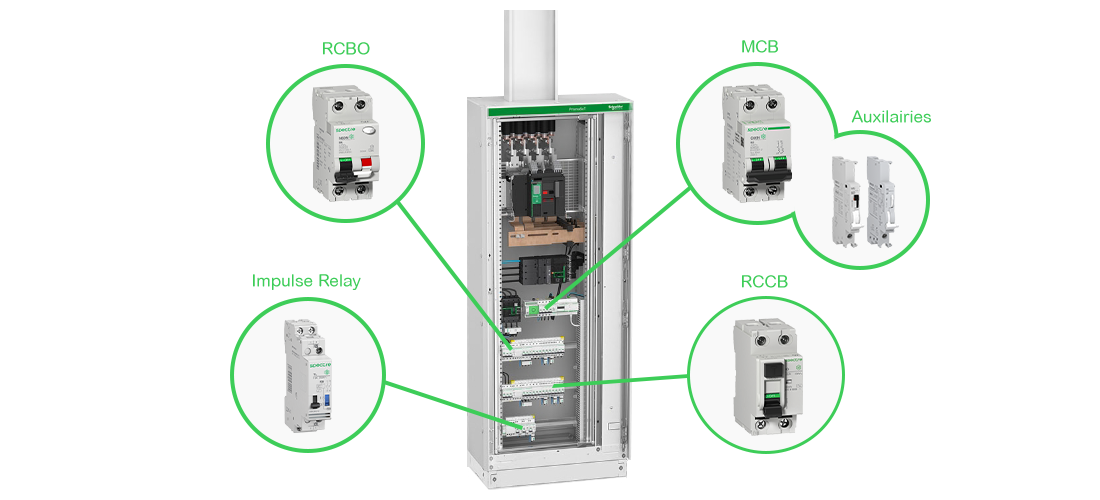

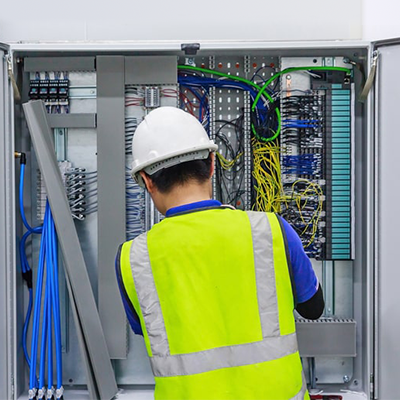

محصولات ما به طور گسترده توسط تابلوسازان مورد استفاده قرار میگیرد. این تجهیزات به عنوان بخشهای اصلی تابلوهای برق، وظیفه حفاظت از مدارها در برابر اتصال کوتاه، اضافهبار و نشتی جریان را بر عهده دارند و نقش مهمی در افزایش ایمنی و پایداری سیستمهای الکتریکی ایفا میکنند.
محصولات ما در صنایع بالادستی مورد استفاده قرار میگیرد. این کلیدها با قابلیت حفاظت مطمئن از مدارهای الکتریکی در برابر جریانهای غیرمجاز و اتصال کوتاه، نقش مهمی در افزایش ایمنی، پایداری و بهرهوری سیستمهای برق در حوزههایی مانند نفت، گاز و معدن ایفا میکنند.
این محصول با ارائه حفاظت مطمئن در برابر جریانهای اضافی و اتصال کوتاه، ایمنی و پایداری سیستمهای برق را تضمین کرده و در طیف گستردهای از محیطها از ساختمانهای مسکونی گرفته تا واحدهای صنعتی و مجتمعهای تجاری مورد استفاده قرار میگیرد.
ویدیو ها
آشنایی با Fast Closing
قابلیت Fast Closing در کلیدهای مینیاتوری (MCB) به مکانیزمی اشاره دارد که باعث میشود کنتاکتهای کلید با سرعت و نیروی یکنواخت بسته شوند، بدون توجه به سرعت یا شدت عملکرد دستی اپراتور. این ویژگی موجب میشود تا در زمان وصل مدار، جرقهی کمتری ایجاد شود و سایش کنتاکتها به حداقل برسد. در نتیجه، کلید دوام بیشتری پیدا میکند و ایمنی عملکرد آن افزایش مییابد، بهویژه در کاربردهایی که نیاز به قطع و وصل مکرر دارند.
محصولات:
مقایسه
M9C30811TL - M9 - رله ضربهای (ایمپالسی) - یک پل - 1NO - Uc 230 VAC / 110V DC - 16A
M9 - TL - Impulse relay - 1P - 16A - Uc 230 VAC / 110V DC - 1NOاین تجهیز M9 TL یک رله ضربهای یک پل (1P) ماژولار است که دارای یک کنتاکت در حالت عادی باز (1NO) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 230/240 ولت AC یا 110 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 94 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30821TLi - M9 - رله ضربهای (ایمپالسی) - دو پل - 1CO - Uc 230 V AC / 110 V DC - 16A
M9 - TLi - Impulse relay - 2P - 16A - Uc 230 V AC / 110 V DC - 1COاین تجهیز M9 TLi یک رله ضربهای دو پل (2P) ماژولار است که دارای یک کنتاکت چنجاور (1CO) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 230/240 ولت AC یا 110 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 98 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30011TL - M9 - رله ضربهای (ایمپالسی) - یک پل - 1NO - Uc 12 V AC / 6 V DC - 16A
M9 - TL - Impulse relay - 1P - 16A - Uc 12 V AC / 6 V DC - 1NOاین تجهیز M9 TL یک رله ضربهای یک پل (1P) ماژولار است که دارای یک کنتاکت معمولاً باز (1NO) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 12 ولت AC یا 6 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 94 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه

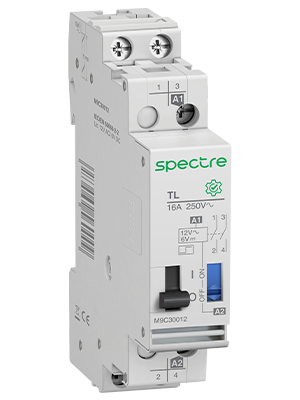

M9C30012TL - M9 - رله ضربهای (ایمپالسی) - دو پل - 2NO - Uc 12 V AC / 6 V DC - 16A
M9 - TL - Impulse relay - 2P - 16A - Uc 12 V AC / 6 V DC - 2NOاین تجهیز M9 TL یک رله ضربهای دو پل (2P) ماژولار است که دارای دوکنتاکت معمولا باز (NO) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 12 ولت AC یا 6 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 102 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30311TL - M9 - رله ضربهای (ایمپالسی) - یک پل - 1NO - Uc 130 V AC / 48 V DC - 16A
M9 - TL - Impulse relay - 1P - 16A - Uc 130 V AC / 48 V DC - 1NOاین تجهیز M9 TL یک رله ضربهای یک پل (1P) ماژولار است که دارای یک کنتاکت معمولاٌ باز (1NO) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 130 ولت AC یا 48 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 94 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30211TL - M9 - رله ضربهای (ایمپالسی) - یک پل - 1NO - Uc 48 V AC / 24 V DC - 16A
M9 - TL - Impulse relay - 1P - 16A - Uc 48 V AC / 24 V DC - 1NOاین تجهیز M9 TL یک رله ضربهای یک پل (1P) ماژولار است که دارای یک کنتاکت معمولاً باز (1NO) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 48 ولت AC یا 24 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 94 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30111TL - M9 - رله ضربهای (ایمپالسی) - یک پل - 1NO - Uc 24 V AC / 12 V DC - 16A
M9 - TL - Impulse relay - 1P - 16A - Uc 24 V AC / 12 V DC - 1NOاین تجهیز M9 TL یک رله ضربهای یک پل (1P) ماژولار است که دارای یک کنتاکت معمولاً باز (NO) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 24 ولت AC یا 12 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 94 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30812TL - M9 - رله ضربهای (ایمپالسی) - دو پل - 2NO - Uc 230...240 V AC / 110 V DC - 16A
M9 - TL - Impulse relay - 2P - 16A - Uc 230...240 V AC / 110 V DC - 2NOاین تجهیز M9 TL یک رله ضربهای دو پل (2P) ماژولار است که دارای دو کنتاکت معمولاً باز (2NO) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 230/240 ولت AC یا 110 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 102 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30312TL - M9 - رله ضربهای (ایمپالسی) - دو پل - 2NO - Uc 130V AC / 48V DC - 16A
M9 - TL - Impulse relay - 2P - 16A - Uc 130V AC / 48V DC - 2NOاین تجهیز M9 TL یک رله ضربهای دو پل (2P) ماژولار است که دارای دو کنتاکت معمولاً باز (2NO) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 130 ولت AC یا 48 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 102 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30212TL - M9 - رله ضربهای (ایمپالسی) - دو پل - 2NO - Uc 48 V AC / 24 V DC - 16A
M9 - TL - Impulse relay - 2P - 16A - Uc 48 V AC / 24 V DC - 2NOاین تجهیز M9 TL یک رله ضربهای دو پل (2P) ماژولار است که دارای دو کنتاکت معمولاً باز (2NO) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 48 ولت AC یا 24 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 102 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30112TL - M9 - رله ضربهای (ایمپالسی) - دو پل - 2NO - Uc 24 V AC / 12 V DC - 16A
M9 - TL - Impulse relay - 2P - 16A - Uc 24 V AC / 12 V DC - 2NOاین تجهیز M9 TL یک رله ضربهای دو پل (2P) ماژولار است که دارای دو کنتاکت معمولاً باز (2NO) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 24 ولت AC یا 12 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 102 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30831-STL - M9 - رله ضربهای (ایمپالسی) - یک پل - 1NO - Uc 230...240 V AC / 110 V DC - 32A
M9 - TL - Impulse relay - 1P - 32A - Uc 230...240 V AC / 110 V DC - 1NOاین تجهیز M9 TL یک رله ضربهای یک پل (1P) ماژولار است که دارای یک کنتاکت معمولاً باز (1NO) میباشد. جریان نامی آن 32 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 230/240 ولت AC یا 110 ولت DC کار میکند.
عمر الکتریکی آن تا 50,000 سیکل در کاربرد AC-21 یا 20,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 98 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30331-STL - M9 - رله ضربهای (ایمپالسی) - یک پل - 1NO - Uc 130 V AC / 48 V DC - 32A
M9 - TL - Impulse relay - 1P - 32A - Uc 130 V AC / 48 V DC - 1NOاین تجهیز M9 TL یک رله ضربهای یک پل (1P) ماژولار است که دارای یک کنتاکت معمولاً باز (1NO) میباشد. جریان نامی آن 32 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 130 ولت AC یا 48 ولت DC کار میکند.
عمر الکتریکی آن تا 50,000 سیکل در کاربرد AC-21 یا 20,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 98 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30231-STL - M9 - رله ضربهای (ایمپالسی) - یک پل - 1NO - Uc 48 V AC / 24 V DC - 32A
M9 - TL - Impulse relay - 1P - 32A - Uc 48 V AC / 24 V DC - 1NOاین تجهیز M9 TL یک رله ضربهای یک پل (1P) ماژولار است که دارای یک کنتاکت معمولاً باز (1NO) میباشد. جریان نامی آن 32 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 48 ولت AC یا 24 ولت DC کار میکند.
عمر الکتریکی آن تا 50,000 سیکل در کاربرد AC-21 یا 20,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 98 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30131-STL - M9 - رله ضربهای (ایمپالسی) - یک پل - 1NO - Uc 24 V AC / 12 V DC - 32A
M9 - TL - Impulse relay - 1P - 32A - Uc 24 V AC / 12 V DC - 1NOاین تجهیز M9 TL یک رله ضربهای یک پل (1P) ماژولار است که دارای یک کنتاکت معمولاً باز (1NO) میباشد. جریان نامی آن 32 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 24 ولت AC یا 12 ولت DC کار میکند.
عمر الکتریکی آن تا 50,000 سیکل در کاربرد AC-21 یا 20,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 98 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30031-STL - M9 - رله ضربهای (ایمپالسی) - یک پل - 1NO - Uc 12 V AC / 6 V DC - 32A
M9 - TL - Impulse relay - 1P - 32A - Uc 12 V AC / 6 V DC - 1NOاین تجهیز M9 TL یک رله ضربهای یک پل (1P) ماژولار است که دارای یک کنتاکت معمولاً باز (1NO) میباشد. جریان نامی آن 32 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 12 ولت AC یا 6 ولت DC کار میکند.
عمر الکتریکی آن تا 50,000 سیکل در کاربرد AC-21 یا 20,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 98 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30815TLi - M9 - رله ضربهای (ایمپالسی) - دو پل - 1NO+1NC - Uc 230...240 V AC / 110 V DC - 16A
M9 - TLi - Impulse relay - 2P - 16A - Uc 230...240 V AC / 110 V DC - 1NO+1NCاین تجهیز M9 TL یک رله ضربهای دو پل (2P) ماژولار است که دارای یک کنتاکت معمولاً باز و یک کنتاکت معمولاٌ بسته (1NO+1NC) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 230/240 ولت AC یا 110 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 98 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
- مقایسه
M9C30315TLi - M9 - رله ضربهای (ایمپالسی) - دو پل - 1NO+1NC - Uc 130 V AC / 48 V DC - 16A
M9 - TLi - Impulse relay - 2P - 16A - Uc 130 V AC / 48 V DC - 1NO+1NCاین تجهیز M9 TL یک رله ضربهای دو پل (2P) ماژولار است که دارای یک کنتاکت معمولاً باز و یک کنتاکت معمولاٌ بسته (1NO+1NC) میباشد. جریان نامی آن 16 آمپر و ولتاژ کاری آن بین 24 تا 250 ولت AC است و مدار فرمان آن با ولتاژ 130 ولت AC یا 48 ولت DC کار میکند.
عمر الکتریکی آن تا 200,000 سیکل در کاربرد AC-21 یا 100,000 سیکل در کاربرد AC-22 میرسد. فرکانس قطع و وصل آن معادل 5 بار در دقیقه یا 100 بار در روز است. مدت زمان فرمان (پالس) باید بین 50 میلیثانیه تا 1 ثانیه باشد. این رله عمدتاً در کاربردهای کنترل روشنایی استفاده میشود. ولتاژ عایقی نامی (Ui) برابر با 440 ولت AC و مقاومت نامی در برابر ولتاژ ضربه (Uimp) 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز است و قابلیت نصب روی ریل DIN را دارد. درجه آلودگی آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 18 میلیمتر، ارتفاع 84 میلیمتر، عمق 69 میلیمتر. وزن آن 98 گرم است. درجه حفاظت ترمینالهای محصول به تنهایی IP20 است و در صورتی که در محفظه کلید قرار گیرد، IP40 است. دمای کاری آن از منفی 30 تا مثبت 60 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 30 تا مثبت 70 درجه سانتیگراد میباشد.
