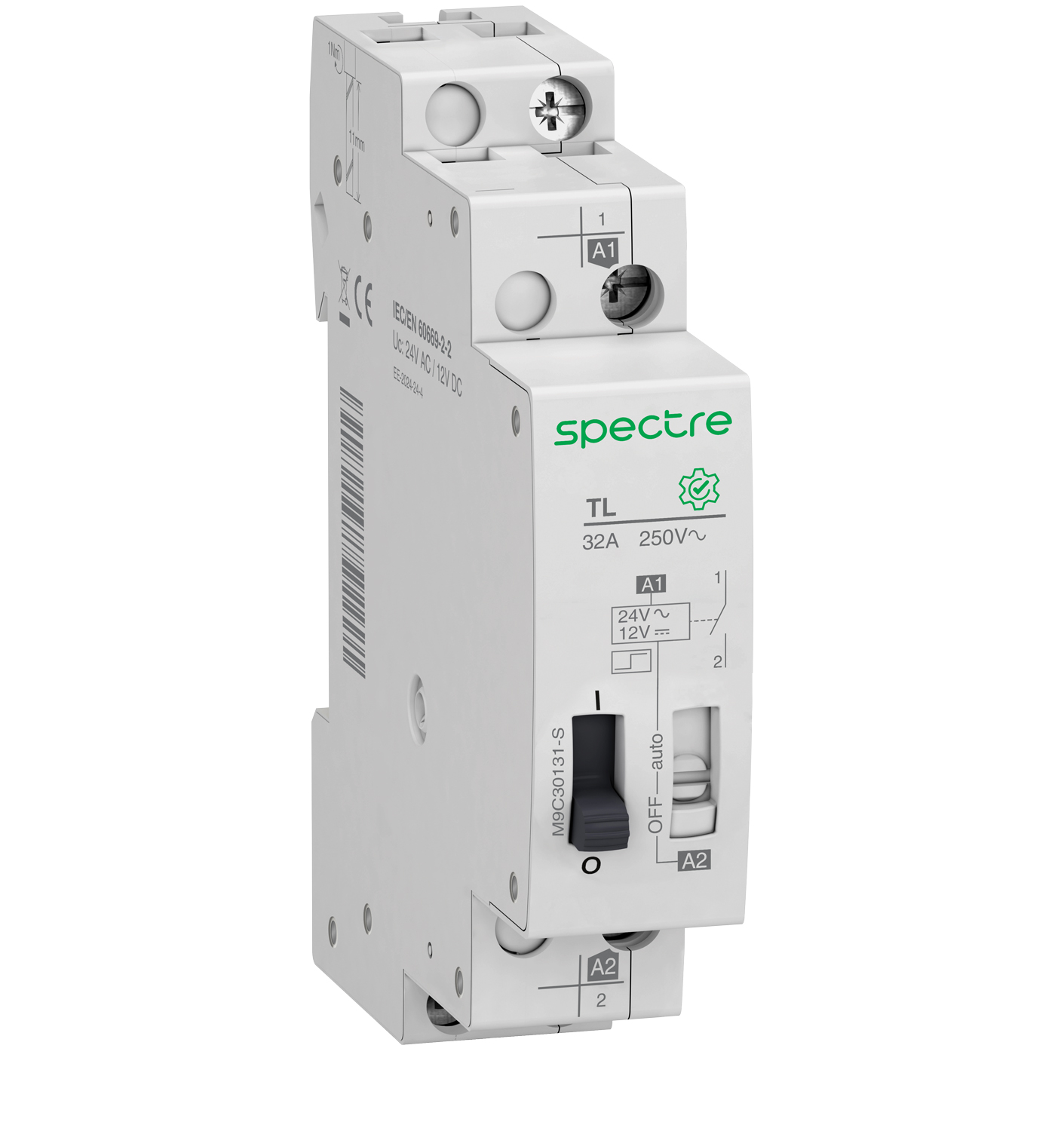

M9 - TL - Impulse relay - 1P - 32A - Uc 24 V AC / 12 V DC - 1NO
M9C30131-S
افزودن به علاقه مندی ها
مستندات اصلی
محصولات سازگار
توضیح
مشخصات
مشخصات اصلی
خانواده محصول
M9
نام محصول
M9 TL
نوع محصول
رله ضربه‌ای (ایمپالسی)
کاربری تجهیز
رله استاندارد
نام کوتاه محصول
TL
تعداد پل‌ها
1P
ترکیب کنتاکت‌ها
1 NO
جریان نامی (In)
32 A
نوع شبکه
AC
ولتاژ مدار فرمان (Uc)
24 V AC 50/60 Hz
12 V DC
آستانه عملکرد
حداقل 85٪ Un مطابق با استاندارد IEC/EN 60669-2-2
تکمیلی
فرکانس شبکه
50/60 Hz
ولتاژ بهره‌برداری نامی (Ue)
24...250 V AC 50/60 Hz
نوع کنترل
کنترل از راه دور و دستی
قطع مدار بوبین
نوع سیگنال کنترل
ایمپالس
فرکانس سوئیچینگ (کلیدزنی)
100 بار/روز
5 بار/دقیقه
مدت‌زمان پالس
50ms ... 1s
نوع کنترل از راه دور
پوش باتن چراغ‌دار 3 میلی‌آمپر
نشانگر محلی
نشانگر ON/OFF
نوع نصب
چفتی
تکیه‌گاه نصب
DIN rail
تعداد گام 9 میلی‌متری
2
ارتفاع
84 mm
پهنا
18 mm
عمق
69 mm
وزن خالص
98 گرم
رنگ بدنه
طوسی روشن
دوام الکتریکی
50000 سیکل برای بارهای AC-21
20000 سیکل برای بارهای AC-22
طول روکش برداری سیم
11 mm
گشتاور بستن پیچ
1N.m - مدار فرمان و قدرت، بالا و پایین
ولتاژ ایمپالسی قابل تحمل نامی (Uimp)
6 kV
ولتاژ عایقی نامی (Ui)
440V AC
اتصالات - ترمینال‌ها
ترمینال‌های مدار فرمان: تونلی - سیم سخت از سطح مقطع 0/5 تا 4 میلی‌متر مربع
ترمینال‌های مدار فرمان: تونلی - سیم نرم یا با سرسیم از سطح مقطع 1 تا 4 میلی‌متر مربع
ترمینال‌های مدار قدرت: تونلی - سیم سخت از سطح مقطع 1/5 تا 4 میلی‌متر مربع
ترمینال‌های مدار قدرت: تونلی - سیم نرم یا با سرسیم از سطح مقطع 1/5 تا 4 میلی‌متر مربع
محیطی
استانداردها
IEC/EN 60669-2-2
IEC/EN 60669-1
میزان صدا
60 dB
درجه مقاوم‌سازی شده برای شرایط گرمسیری
سطح 2 بر اساس استاندارد IEC/EN 60068-1
رطوبت نسبی محیطی
95٪ در 55 درجه سانتی‌گراد
دمای محیط برای کارکرد
-20…60 °C
دمای محیط برای نگهداری
-30...70 °C
درجه آلودگی محیط
3
رده اضافه ولتاژ
IV
درجه حفاظت IP
IP20
IP40 in enclosure
بسته‌بندی و سفارش‌گذاری
بسته‌بندی مرحله 1
BB1
تعداد در بسته‌بندی مرحله 1
12
ارتفاع بسته‌بندی مرحله 1
7/8 سانتی‌متر
عرض بسته‌بندی مرحله 1
8/7 سانتی‌متر
طول بسته‌بندی مرحله 1
22 سانتی‌متر
وزن بسته‌بندی مرحله 1
1/3 کیلوگرم
بسته‌بندی مرحله 2
GB1
تعداد در بسته‌بندی مرحله 2
120
ارتفاع بسته‌بندی مرحله 2
31/5 سانتی‌متر
عرض بسته‌بندی مرحله 2
26/5 سانتی‌متر
طول بسته‌بندی مرحله 2
28 سانتی‌متر
وزن بسته‌بندی مرحله 2
13/5 کیلوگرم
