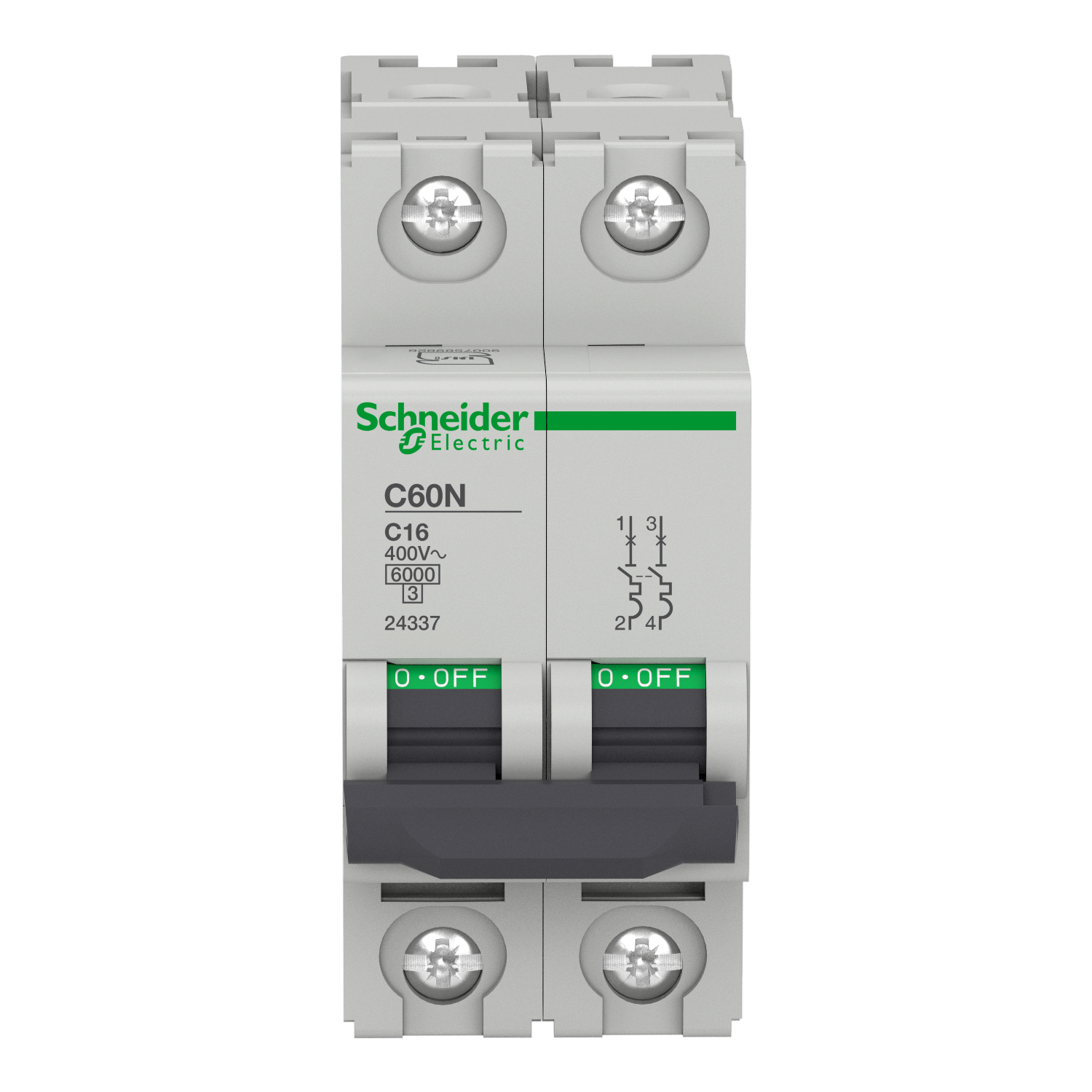

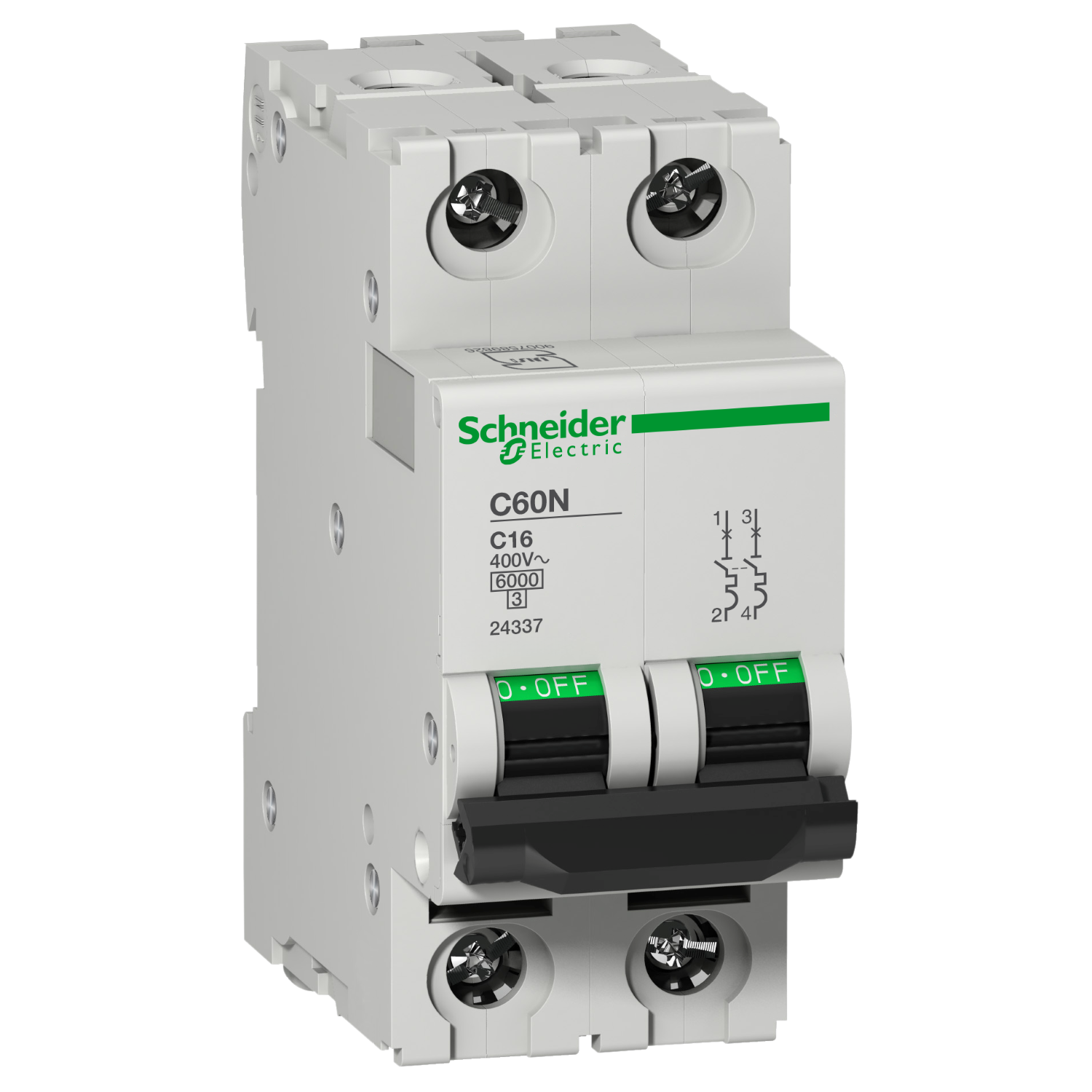

Multi9 - C60N - MCB - 2P - 16A - C curve

Multi9

Multi9 C60

کلید مینیاتوری

C60N

شبکه توزیع

2P

2

16 A

DC

AC

حرارتی - مغناطیسی

C

20 kA Icu ≤ 125 V DC EN/IEC 60947-2

10 kA Icu 415 V AC 50/60 Hz between phases EN/IEC 60947-2

20 kA Icu 240 V AC 50/60 Hz between phases EN/IEC 60947-2

6 kA Icu 440 V AC 50/60 Hz between phases EN/IEC 60947-2

6000 A Icn 400 V AC EN/IEC 60898-1

بله (IEC 60947-2)

Category A بر اساس استاندارد IEC/EN 60947-2

50/60 Hz

230/240V AC 50/60 Hz

130V AC 50/60 HZ

≤125V DC

400V AC 50/60 Hz

440V AC 50/60 Hz

415V AC 50/60 Hz

3 بر اساس استاندارد IEC 60898-1

500V AC بر اساس استاندارد IEC/EN 60947-2

5...10 In (IEC 60898-1)

8 In ± 20% (IEC 60947-2)

12 In ± 20% for dc (IEC 60947-2)

20 kA 100% of Icu at ≤ 125 V DC conforming to IEC/EN 60947-2

15 kA 75% of Icu at 230...240 V AC conforming to IEC/EN 60947-2

7.5 kA 75% of Icu at 400...415 V AC conforming to IEC/EN 60947-2

4.5 kA 75% of Icu at 440 V AC conforming to IEC/EN 60947-2

6000 A 100% of Icn at 400 V AC 50/60 Hz conforming to IEC/EN 60898-1

6 kV according to IEC/EN 60947-2

دارد

با دسته

ON/OFF نشانگر

چفتی

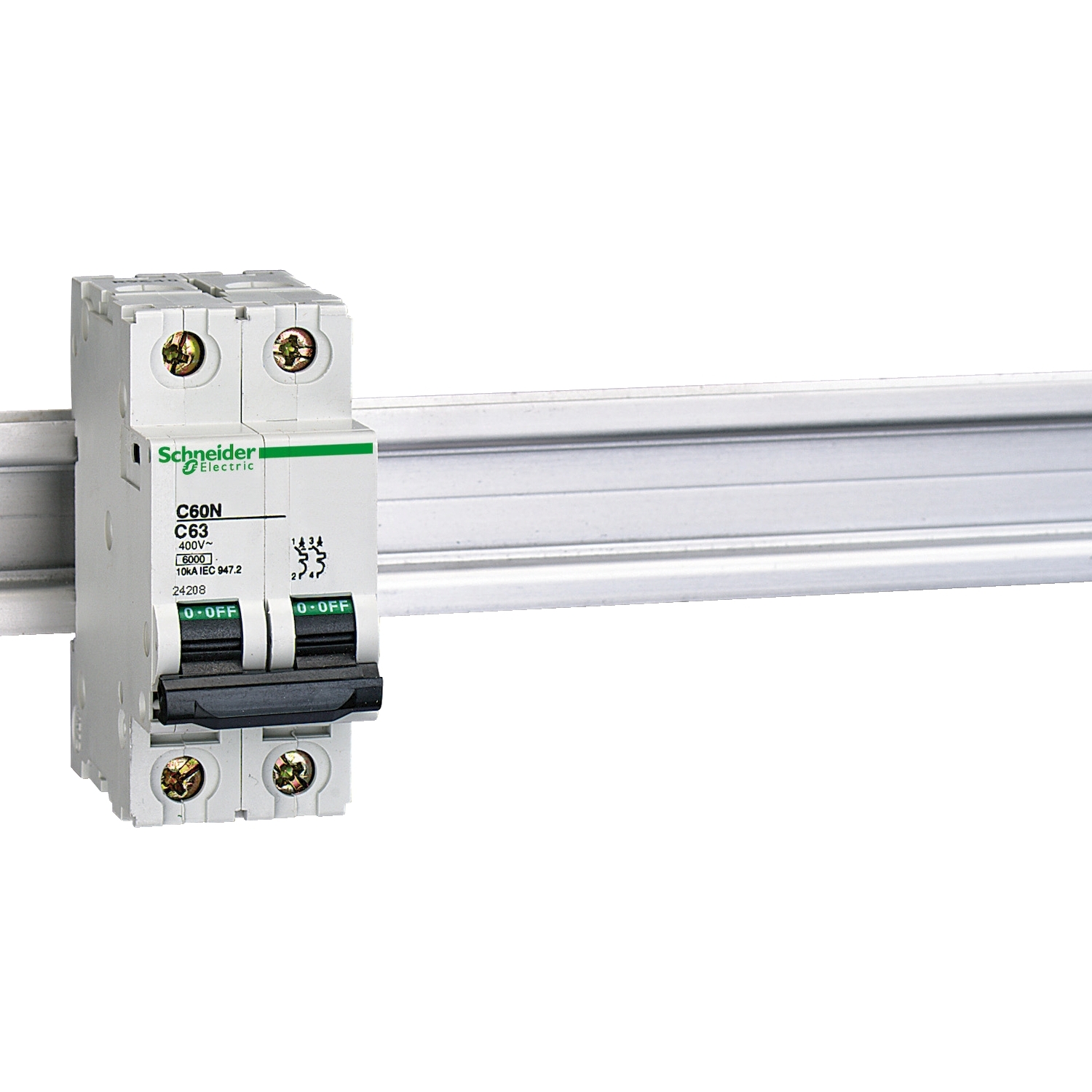

DIN rail متقارن 35 میلی‌متری

4

81 mm

36 mm

73 mm

240 گرم

طوسی روشن

20000 سیکل

10000 سیکل

پد لاک ایمنی

ترمینال بالا و پایین تونلی - سیم نرم، سخت، یا با سرسیم از سطح مقطع 1 تا 10 میلی‌متر مربع

14 میلی‌متر برای اتصال بالا و پایین

2/5N.m بالا یا پایین

CE

5.0W (415V-16A)

IP20

IP40 in enclosure

3 بر اساس استاندارد IEC 60898

IV

2 بر اساس استاندارد IEC/EN 60068-1

95 % at 55 °C

-30…70 °C

BB1

6

7/8 سانتی‌متر

8/7 سانتی‌متر

22 سانتی‌متر

1/5 کیلوگرم

GB1

60

31/5 سانتی‌متر

26/5 سانتی‌متر

28 سانتی‌متر
