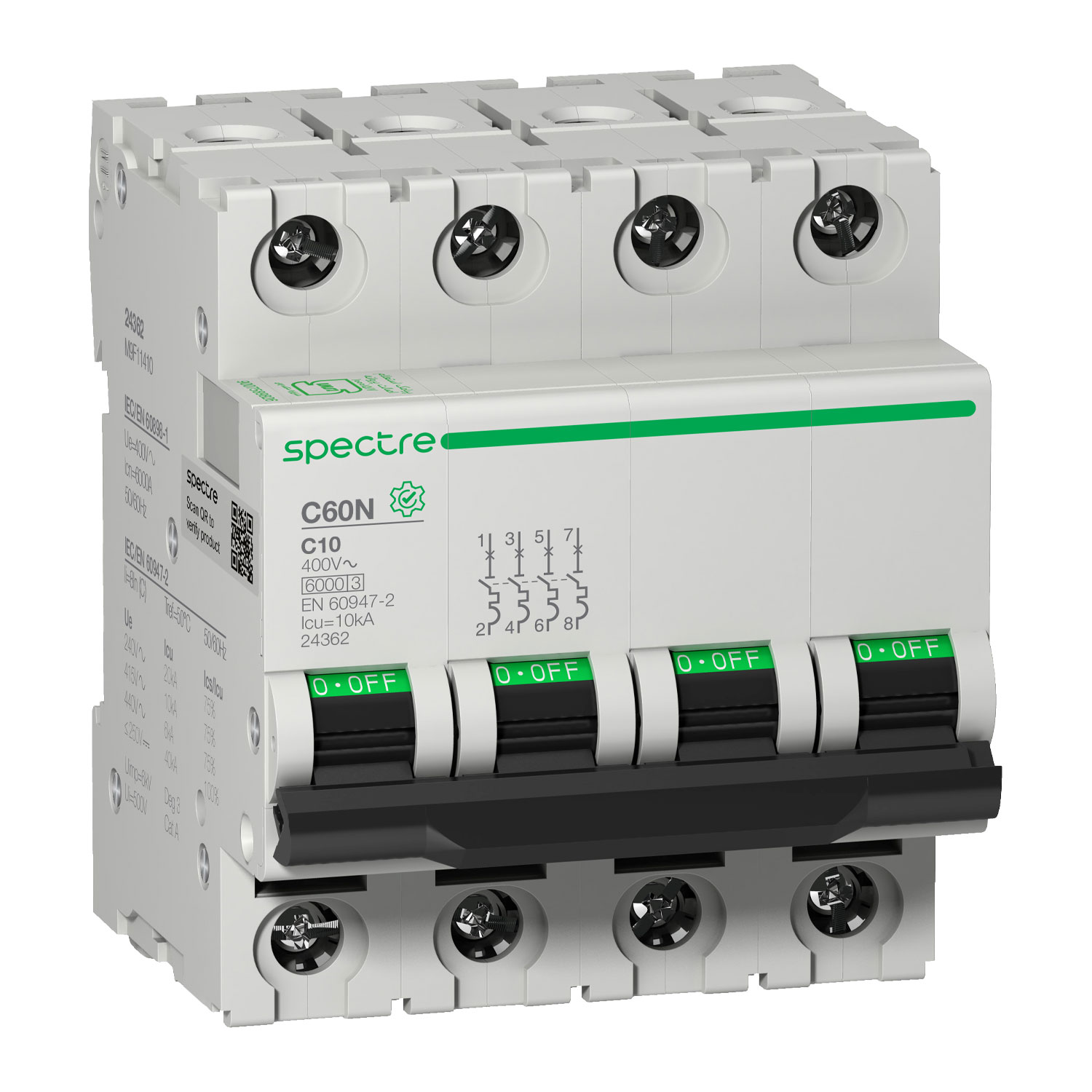

C60N - M9 - کلید مینیاتوری - چهار پل - 10A - منحنی C

اسپکتر

M9

M9 C60

کلید مینیاتوری

C60N

شبکه توزیع

4P

4

10A

AC

DC

حرارتی - مغناطیسی

C

6000 A Icn at 400 V AC 50/60 Hz conforming to IEC/EN 60898-1

20 kA Icu at 230...240 V AC conforming to IEC/EN 60947-2

10 kA Icu at 400...415 V AC 50/60 Hz conforming to conforming to IEC 60947-2

6 kA Icu at 440 V AC 50/60 Hz conforming to conforming to IEC 60947-2

40 kA Icu at ≤ 250 V DC conforming to IEC/EN 60947-2

بله (IEC 60947-2)

Category A بر اساس استاندارد IEC/EN 60947-2

IEC 60898-1

IEC 60947-2

50/60 Hz

230...240 V AC 50/60 Hz

400...415 V AC 50/60 Hz

440 V AC 50/60 Hz

≤250 V DC

3 بر اساس استاندارد IEC 60898-1

500V AC بر اساس استاندارد IEC/EN 60947-2

5...10 In (IEC 60898-1)

8 In ± 20% (IEC 60947-2)

12 In ± 20% for dc (IEC 60947-2)

40 kA 100% of Icu at ≤ 250 V DC conforming to IEC/EN 60947-2

15 kA 75% of Icu at 230...240 V AC conforming to IEC/EN 60947-2

4.5 kA 75% of Icu at 440 V AC conforming to IEC/EN 60947-2

7.5 kA 75% of Icu at 400...415 V AC conforming to IEC/EN 60947-2

6000 A 100% of Icn at 400 V AC 50/60 Hz conforming to IEC/EN 60898-1

6 kV according to IEC/EN 60947-2

دارد

با دسته

ON/OFF نشانگر

چفتی

DIN rail متقارن 35 میلی‌متری

8

81 mm

72 mm

73 mm

480 g

طوسی روشن

20000 سیکل

10000 سیکل

پدلاک ایمنی

ترمینال بالا و پایین تونلی - سیم نرم، سخت، یا با سرسیم از سطح مقطع 1 تا 10 میلی‌متر مربع

14 میلی‌متر برای اتصال بالا و پایین

2/5N.m بالا و پایین

CE

7.2W (415V-10A)

IP20

IP40 in enclosure

3 بر اساس استاندارد IEC 60947-2

IV

2 بر اساس استاندارد IEC/EN 60068-1

95 % at 55 °C

-30…70 °C

CB1

3

7.8 cm

8.7 cm

22 cm

1.5 kg

GB1

30

31.5 cm

26.5 cm

28 cm
