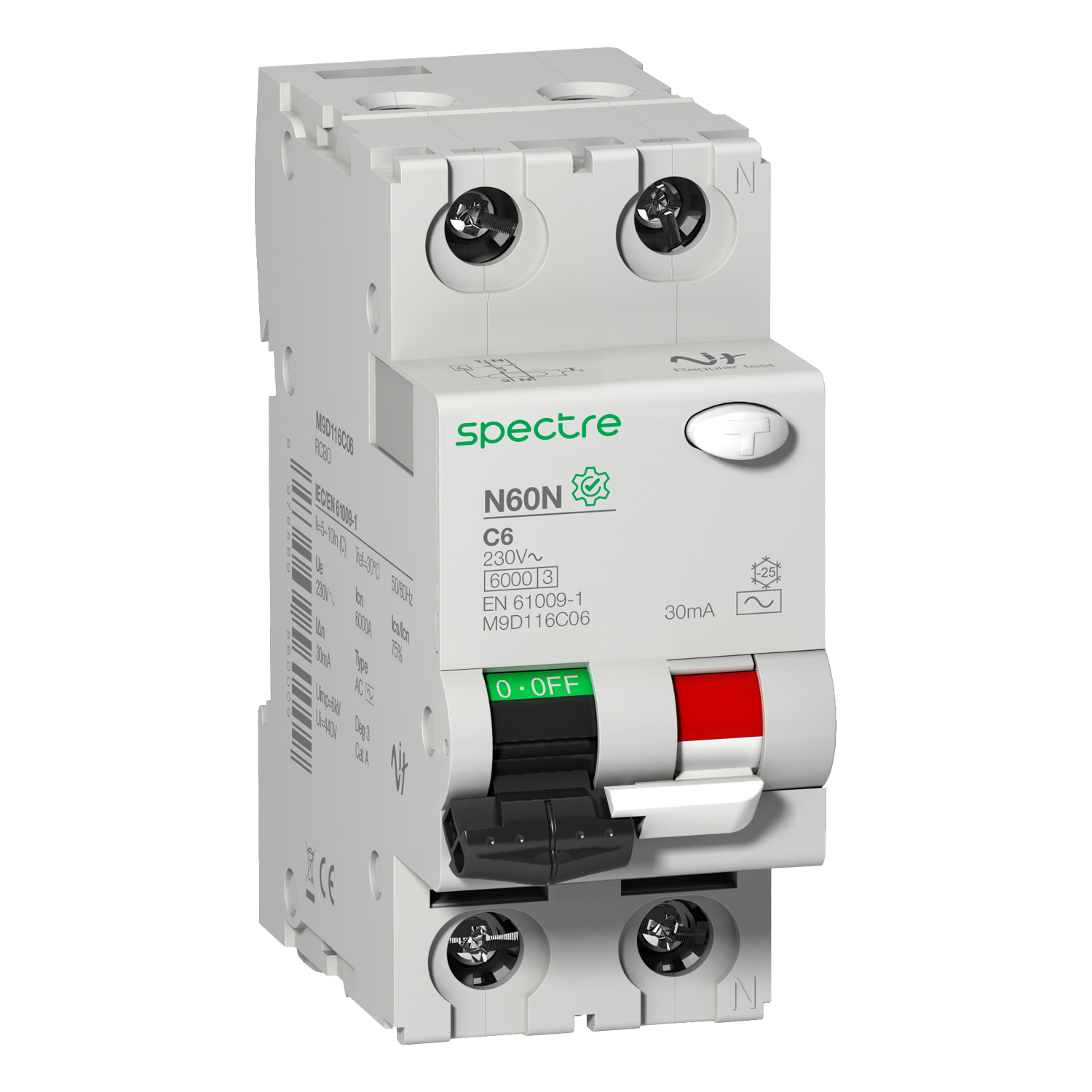

M9 - N60N - RCBO - 1P+N - 6A - C Curve - 30mA - type AC
M9D116C06
افزودن به علاقه مندی ها
مستندات اصلی
محصولات سازگار
توضیح
مشخصات
مشخصات اصلی
خانواده محصول
M9
نام محصول
M9 N60N
نوع محصول
کلید حفاظت ترکیبی (RCBO)
نام کوتاه محصول
N60N
محل کاربرد
تابلوهای توزیع
شرح پلها
1P+N
تعداد پلهای حفاظت شده
1
محل ورودی نول
راست
جریان نامی (In)
6 A
نوع شبکه
AC
فرکانس شبکه
50 Hz
فنآوری قطع
حرارتی-مغناطیسی
منحنی قطع
C
میزان حساسیت به جریان نشتی
30 mA
مناسب برای جداسازی
بله. (IEC 60947-2)
استانداردها
IEC/EN 61009-1
تکمیلی
ولتاژ بهرهبرداری نامی (Ue)
230 V AC 50 Hz
بازه قطع اتصال کوتاه
5...10 In
فنآوری قطع جریان پسماند
مستقل از ولتاژ
تاخیر زمانی حفاظت در برابر جریان نشتی
آنی
کلاس حفاظتی جریان نشتی
AC
ظرفیت قطع اتصال کوتاه
6000 A Icn at 230 V AC 50 Hz
ظرفیت قطع بهرهبرداری نامی (Ics)
4500 A 75% x Icn
ظرفیت نامی قطع و وصل (IΔm)
Idm 6000 A at 230 V AC 50 Hz
کلاس محدود سازی
3، بر اساس IEC 61009-2-1
ولتاژ عایقی نامی (Ui)
440V AC بر اساس استاندارد IEC/EN 61009-2-1
ولتاژ ایمپالسی قابل تحمل نامی (Uimp)
6 kV
نمایشگر موقعیت کنتاکت
دارد
نوع کنترل
با دسته
نشانگرهای محلی
نشانگر ON/OFF
نشانگر خطا
نوع نصب
چفتی
تکیهگاه نصب
DIN Rail
تعداد گام 9 میلیمتری
4
ارتفاع
81 mm
پهنا
36 mm
عمق
78 mm
وزن خالص
195 gr
رنگ بدنه
خاکستری روشن
دوام مکانیکی
20000 سیکل
دوام الکتریکی
20000 سیکل
امکانات قفل کردن
پد لاک ایمنی
اتصالات - ترمینالها
ترمینال بالا و پایین تونلی - سیم نرم، سخت، یا با سرسیم از سطح مقطع 1 تا 10 میلیمتر مربع
طول روکش برداری سیم
14 mm
گشتاور بستن پیچ
2/5 N.m بالا و پایین
حفاظت جریان نشتی به زمین
یکپارچه
محیطی
درجه حفاظت IP
IP20
IP40 in enclosure
درجه آلودگی محیطی برای استفاده
3 بر اساس استاندارد IEC 60947-2
سازگاری الکترومغناطیسی (EMC)
8/20 μs impulse withstand, 250 A
رطوبت نسبی محیط
95 % at 55 °C
دمای محیط برای کارکرد
-25…60 °C
دمای محیط برای نگهداری
-30…70 °C
بستهبندی و سفارشگذاری
ایرانکد
2283110737710855
GTIN
6267377100021
بستهبندی مرحله 1
SA7
تعداد در بستهبندی مرحله 1
1
ارتفاع بستهبندی مرحله 1
8.5 cm
عرض بستهبندی مرحله 1
3.8 cm
طول بستهبندی مرحله 1
9.5 cm
وزن بستهبندی مرحله 1
215 gr
بستهبندی مرحله 2
S02b
تعداد در بستهبندی مرحله 2
60
ارتفاع بستهبندی مرحله 2
20 cm
عرض بستهبندی مرحله 2
32 cm
طول بستهبندی مرحله 2
40 cm
وزن بستهبندی مرحله 2
14 kg
