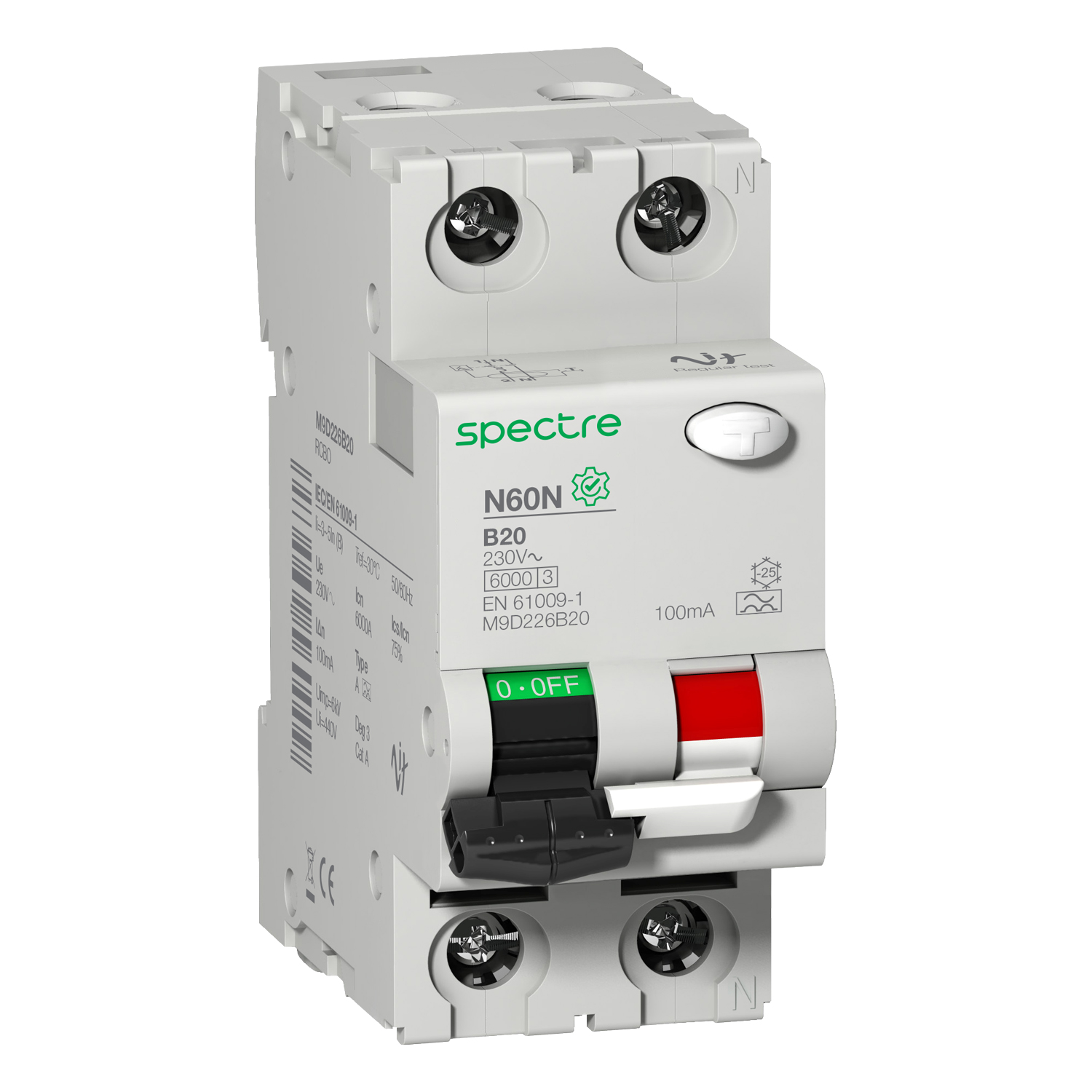

N60N - M9 - کلید ترکیبی (RCBO) - یک پل+نول - 100mA - 20A - منحنی B - تیپ A
M9D226B20
افزودن به علاقه مندی ها
محصولات سازگار
تجهیزات کمکی (Auxiliaries) - (16 محصول)
توضیح
مشخصات
مشخصات اصلی
خانواده محصول
M9
نام محصول
M9 N60
نوع محصول
کلید حفاظت ترکیبی (RCBO)
نام کوتاه محصول
N60N
محل کاربرد
تابلوهای توزیع
شرح پلها
1P+N
تعداد پلهای حفاظت شده
1
محل ورودی نول
راست
جریان نامی (In)
20A
نوع شبکه
AC
فرکانس شبکه
50/60 Hz
فنآوری قطع
حرارتی-مغناطیسی
منحنی قطع
B
میزان حساسیت به جریان نشتی
100mA
مناسب برای جداسازی
بله. (IEC 60947-2)
استانداردها
IEC/EN 61009-1
تکمیلی
ولتاژ بهرهبرداری نامی (Ue)
230 V AC 50/60 Hz
بازه قطع اتصال کوتاه
3...5 In
فنآوری قطع جریان پسماند
مستقل از ولتاژ
تاخیر زمانی حفاظت در برابر جریان نشتی
آنی
کلاس حفاظتی جریان نشتی
A
ظرفیت قطع اتصال کوتاه
6000 A Icn at 230 V AC 50/60 Hz
ظرفیت قطع بهرهبرداری نامی (Ics)
4500 A 75% x Icn
ظرفیت نامی قطع و وصل (IΔm)
Idm 6000 A at 230 V AC 50/60 Hz
کلاس محدود سازی
3، بر اساس IEC 61009-2-1
ولتاژ عایقی نامی (Ui)
440V AC بر اساس استاندارد IEC/EN 61009-2-1
ولتاژ ایمپالسی قابل تحمل نامی (Uimp)
6 kV
نمایشگر موقعیت کنتاکت
دارد
نوع کنترل
با دسته
نشانگرهای محلی
نشانگر ON/OFF
نشانگر خطا
نوع نصب
چفتی
تکیهگاه نصب
DIN Rail
تعداد گام 9 میلیمتری
4
ارتفاع
81 mm
پهنا
36 mm
عمق
78 mm
وزن خالص
195 g
رنگ بدنه
خاکستری روشن
دوام مکانیکی
20000 سیکل
دوام الکتریکی
20000 سیکل
امکانات قفل کردن
پد لاک ایمنی
اتصالات - ترمینالها
ترمینال بالا و پایین تونلی - سیم افشان، مفتولی، یا با سرسیم از سطح مقطع 1 تا 10 میلیمتر مربع
طول روکش برداری سیم
14 mm
گشتاور بستن پیچ
2/5 N.m بالا و پایین
حفاظت جریان نشتی به زمین
یکپارچه
محیطی
درجه حفاظت IP
IP20
IP40 in enclosure
درجه آلودگی محیطی برای استفاده
3 بر اساس استاندارد IEC 60947-2
سازگاری الکترومغناطیسی (EMC)
8/20 μs impulse withstand, 250 A
رطوبت نسبی محیط
95 % at 55 °C
دمای محیط برای کارکرد
-25…60 °C
دمای محیط برای نگهداری
-30…70 °C
بستهبندی و سفارشگذاری
بستهبندی مرحله 1
SA7
تعداد در بستهبندی مرحله 1
1
ارتفاع بستهبندی مرحله 1
8.5 cm
عرض بستهبندی مرحله 1
3.8 cm
طول بستهبندی مرحله 1
9.5 cm
وزن بستهبندی مرحله 1
215 g
بستهبندی مرحله 2
S02b
تعداد در بستهبندی مرحله 2
60
ارتفاع بستهبندی مرحله 2
20 cm
عرض بستهبندی مرحله 2
32 cm
طول بستهبندی مرحله 2
40 cm
وزن بستهبندی مرحله 2
14 kg
