معرفی سیستم مدیریت ساختمان:
سیستم مدیریت ساختمان (BMS) یک فناوری هوشمند است که به ساختمانها امکان میدهد به صورت خودکار و بهینه مدیریت شوند. این سیستم با اتصال و کنترل تجهیزات مختلف مانند تهویه مطبوع، روشنایی، سیستمهای امنیتی و انرژی، به ساختمانها امکان کنترل اتوماتیک و سطحی از هوشندی میبخشد؛ با استفاده از سنسورها، نرمافزارها و الگوریتمهای هوشمند، به جمعآوری دادهها، تجزیه و تحلیل آنها و اتخاذ تصمیمات موثر میپردازد. با پیشرفت فناوریهای هوش مصنوعی و اینترنت اشیا، BMS در حال تبدیل شدن به یک سیستم بسیار قدرتمند و انعطافپذیر است که امکان شخصیسازی کامل محیط ساختمان و کاهش قابل توجه مصرف انرژی را فراهم میکند. اشنایدر الکتریک به عنوان یکی از پیشگامان صنعت اتوماسیون، با ارائه طیف گستردهای از محصولات و راهکارهای BMS، به انواع ساختمانها کمک میکند تا بهینه، هوشمند و پایدار شوند.
ویژگی ها:
مزایای سیستم مدیریت ساختمان:
بر پایه تکنولوژی روز دنیا
مدیریت متمرکز و نظارت پیشرفته
ارتقاء امنیت و ایمنی ساختمان
انعطافپذیری و مقیاسپذیری بالا
زیر مجموعه های سیستم مدیریت ساختمان:
دسته بندی محصولات BMS:
نرم افزار
نرمافزار سیستم مدیریت ساختمان (BMS) شرکت اشنایدر الکتریک با نامهای معروفی مانند EcoStruxure Building Operation شناخته میشود که یک پلتفرم جامع، مقیاسپذیر و مبتنی بر معماری باز برای نظارت، کنترل و بهینهسازی عملکرد ساختمانهای هوشمند است. این نرمافزار امکان یکپارچهسازی تجهیزات و پروتکلهای مختلف مانند BACnet، Modbus، KNX و Zigbee را فراهم میکند و از طریق رابط گرافیکی پیشرفته، کاربران میتوانند بهصورت زنده وضعیت سیستمهای تهویه، روشنایی، انرژی، ایمنی و دسترسی را پایش و کنترل کنند. EcoStruxure قابلیت مدیریت متمرکز چند ساختمان، تحلیل دادهها، گزارشگیری، صرفهجویی در مصرف انرژی و تعریف منطقهای کنترلی هوشمند را ارائه میدهد و با ابزارهای موبایل و تحت وب نیز قابل دسترسی است. این نرمافزار انتخابی حرفهای برای پروژههای بزرگ تجاری، بیمارستانی، فرودگاهی و صنعتی محسوب میشود.
قابل ارائه با چهار پروتکل:
ویدیو ها
EcoStruxure™ Innovation at Every Level
ویدئوی "EcoStruxure™ Innovation at Every Level" پلتفرم هوشمند اشنایدر الکتریک را معرفی میکند که با ترکیب محصولات متصل، کنترل لبهای و نرمافزارهای تحلیلی، امکان مدیریت هوشمند انرژی و اتوماسیون را در سطوح مختلف ساختمان، صنعت و زیرساخت فراهم میسازد. این سیستم با بهرهگیری از اینترنت اشیا (IoT) و تحلیل دادهها، بهرهوری، امنیت و پایداری را بهبود میدهد.
The future is here
ویدیو "The future is here - SpaceLogic Insight Sensor" محصولی از اشنایدر الکتریک را معرفی میکند که یک حسگر هوشمند 6 کاره برای ساختمانهای مدرن است. این حسگر میتواند حضور افراد، نور، صدا، دما، رطوبت و حرکت را تشخیص دهد و با اتصال به سیستم مدیریت ساختمان (BMS)، بهینهسازی مصرف انرژی و افزایش راحتی کاربران را فراهم کند.
محصولات BMS:
مقایسه
M9A26924-SM9 - OC contact - 1 OF - 240/415 V AC - 24/130 V DC
M9 - OC contact - 1 OF - 240/415 V AC - 24/130 V DCاین تجهیز جانبی از سری M9 یک کنتاکت باز/بسته (OF) است که برای استفاده با محصولات C60 و N60 به منظور نمایش وضعیت کلید طراحی شده است و امکان نمایش از راه دور وضعیت کلید مربوطه (باز یا بسته بودن آن) را از طریق یک کنتاکت چنجاور فراهم میکند. عرض این تجهیز برابر با یک واحد 9 میلیمتری است. کلید اهرمی آن دارای قابلیت تست (آزمایش عملکرد) است. ولتاژ نامی (Un) این تجهیز از 24 تا 415 ولت AC با فرکانس 50/60 هرتز و از 24 تا 130 ولت DC است. جریان نامی کنتاکت (In) بین 10 میلیآمپر تا حداکثر 6 آمپر بسته به ولتاژ کاری متغیر است:
6 آمپر تا زیر 24 ولت DC
2 آمپر تا زیر 48 ولت DC
1/5 آمپر تا زیر 60 ولت DC
1 آمپر تا زیر 130 ولت DC
در محدوده 24 تا 240 ولت AC نیز جریان نامی کنتاکت 6 آمپر، و تا زیر 415 ولت AC مقدار 3 آمپر است.
محدوده دمای کاری این تجهیز بین 25- تا 50+ درجه سانتیگراد، و دمای مجاز برای نگهداری آن بین 40- تا 85+ درجه سانتیگراد است. این محصول مطابق با استاندارد IEC/EN 60947-5-1 ساخته شده است.
- مقایسه
24075Multi9 - MCB - C60N - 2P - 6A - B Curve
Multi9 - MCB - C60N - 2P - 6A - B Curveاین کلید مینیاتوری C60N از سری Multi9 اشنایدر الکتریک یک کلید مینیاتوری فشار ضعیف (MCB) است. این محصول یک کلید دو پل (2P) با دو پل حفاظت شده، جریان نامی 6 آمپر و منحنی قطع نوع B است. ظرفیت قطع اتصال کوتاه نهایی (Icu) این کلید 10 کیلوآمپر در ولتاژ 415 ولت AC، و 20 کیلوآمپر در ولتاژ 125 ولت DC مطابق با استاندارد EN/IEC 60947-2 و ظرفیت قطع اتصال کوتاه نامی (Icn) این کلید 6000A در ولتاژ 400 ولت AC مطابق با استاندارد IEC/EN 60898-1 است. این محصول با هر دو استاندارد صنعتی EN/IEC 60947-2 و استاندارد خانگی EN/IEC 60898-1 مطابقت دارد و برای حفاظت پیشرفته از افراد و تجهیزات در برابر خطرات الکتریکی طراحی شده است. قابلیت حفاظت در برابر اتصال کوتاه و اضافهبار از جمله ویژگیهای حفاظتی این کلید است. مکانیزم fast closing، مقاومت در برابر اضافهولتاژ و کارایی بالا در محدودسازی جریان باعث افزایش عمر مفید این کلید میشود. این کلید مخصوص تابلوسازان، تولیدکنندگان تجهیزات اصلی (OEM) و مصرفکنندگان صنعتی و خانگی طراحی شده است. طول عمر الکتریکی آن تا 10،000 سیکل و عمر مکانیکی آن تا 20،000 سیکل میرسد. ولتاژ کاری (Ue) آن 240 تا 415 ولت AC، ولتاژ نامی عایقی (Ui) برابر 500 ولت AC و ولتاژ ضربهای قابل تحمل (Uimp) آن 6 کیلوولت است. فرکانس کاری آن 50 یا 60 هرتز میباشد. این کلید روی ریل DIN قابل نصب است و عرض آن برابر با چهار ماژول 9 میلیمتری (36 میلیمتر) است. درجه آلودگی محیطی برای استفاده در آن 3 و رده اضافهولتاژ آن IV میباشد. رنگ بدنه آن طوسی روشن (RAL7035) است. ابعاد کلید عبارتند از: عرض 36 میلیمتر، ارتفاع 81 میلیمتر، عمق 73 میلیمتر. وزن آن 240 گرم است. درجه حفاظت ترمینالهای آن IP20 مطابق با استاندارد IEC/EN 60529 است. دمای کاری آن از منفی 30 تا مثبت 70 درجه سانتیگراد و دمای مجاز برای نگهداری از منفی 40 تا مثبت 80 درجه سانتیگراد میباشد.

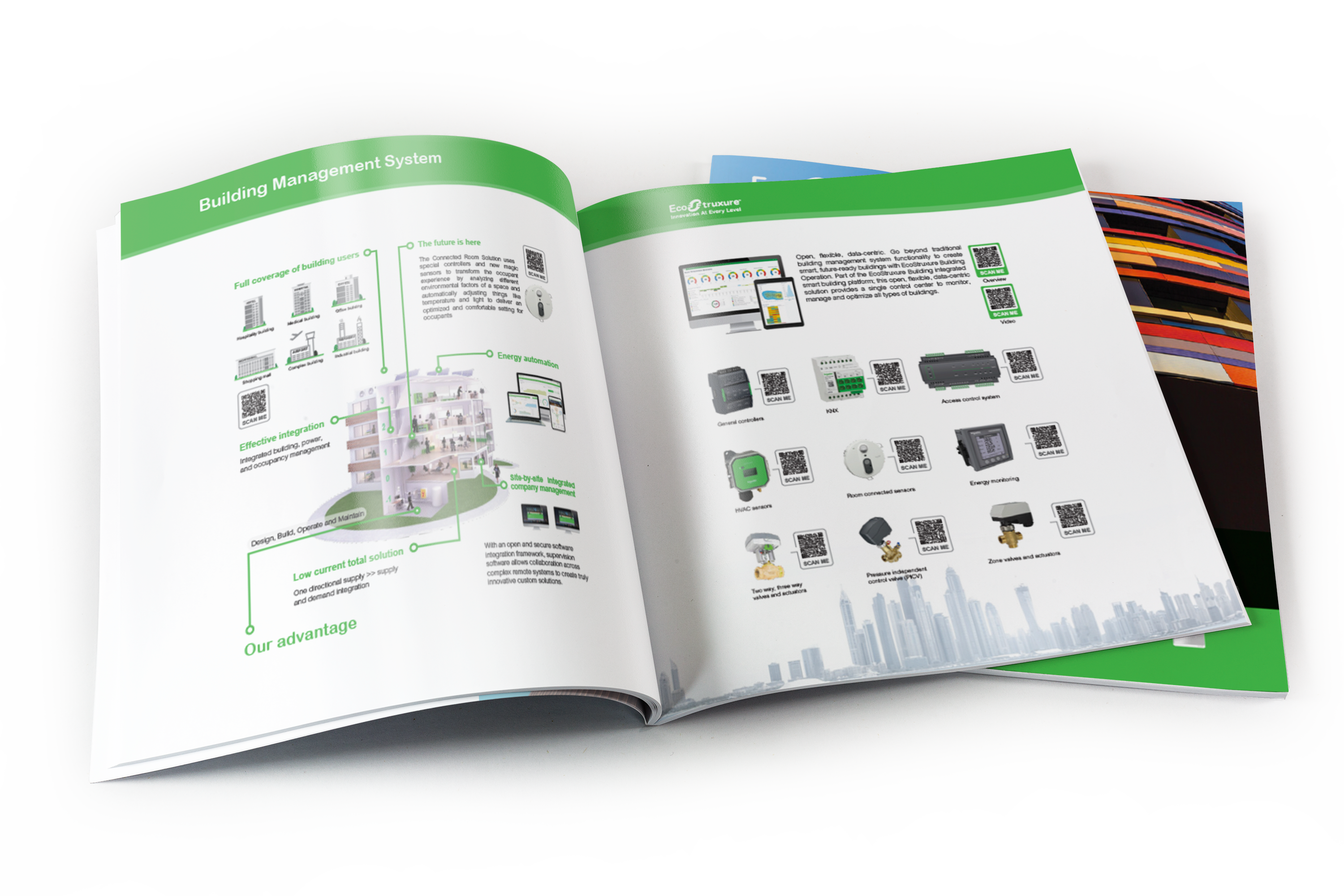

کاتالوگهای سیستم مدیریت ساختمان:
