تجهیزات کمکی:

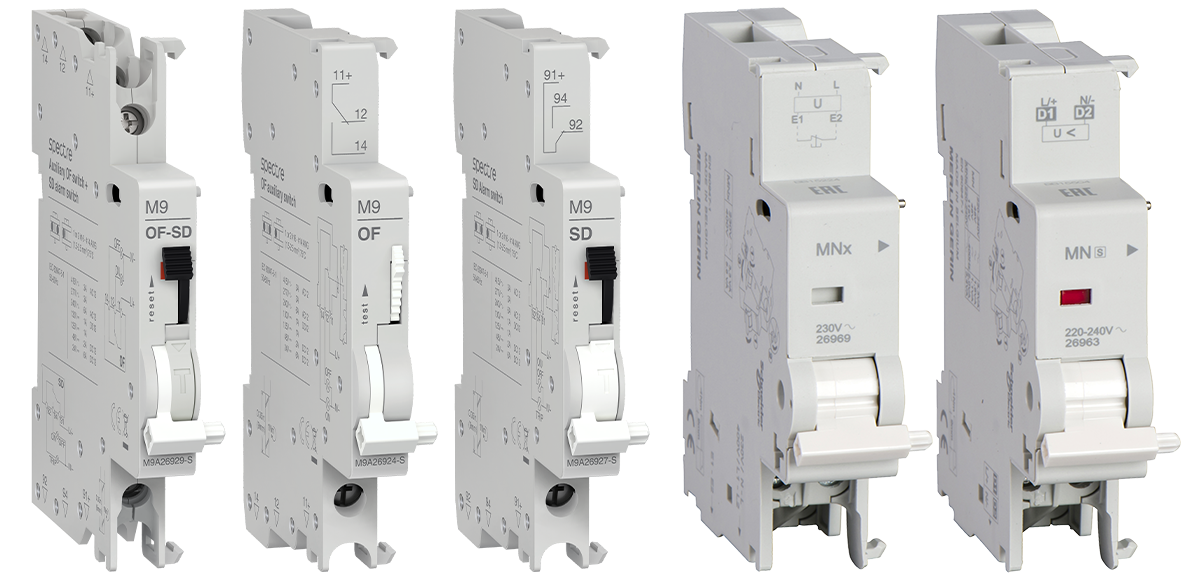

تجهیزات کمکی اجزای جانبی هستند که برای افزایش قابلیتهای نظارتی، کنترلی و حفاظتی کلید اصلی مورد استفاده قرار میگیرند. این تجهیزات به صورت ماژولار روی کلید MCB یا RCBO نصب میشوند و میتوانند شامل کنتاکت کمکی OF (برای نمایش وضعیت قطع یا وصل کلید)، کنتاکت خطای SD (برای نمایش وقوع خطا یا تریپ)، ماژول شنت تریپ MX (برای قطع از راه دور با فرمان الکتریکی) و ماژول آندر ولتاژ MN (برای حفاظت در برابر افت ولتاژ) باشند. استفاده از این تجهیزات در تابلوهای برق صنعتی و ساختمانی باعث افزایش ایمنی، قابلیت کنترل و مانیتورینگ سیستم میشود.

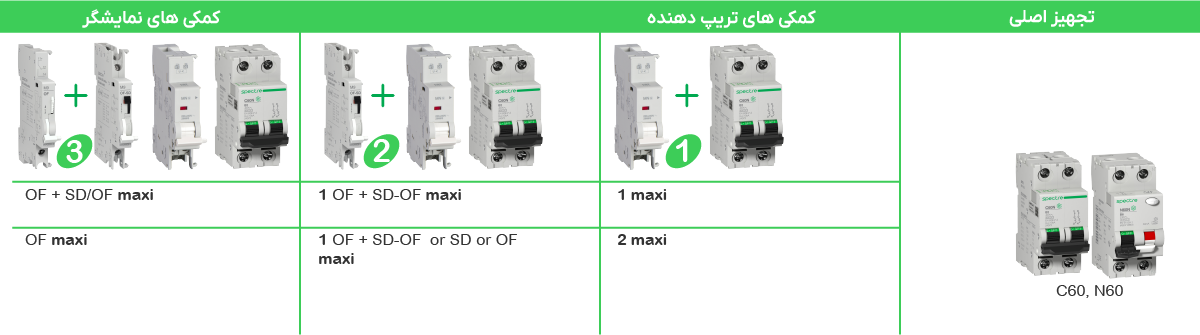

جدول ترتیب نصب:
مزایا:
استفاده از مواد با کیفیت و عمر طولانی محصول

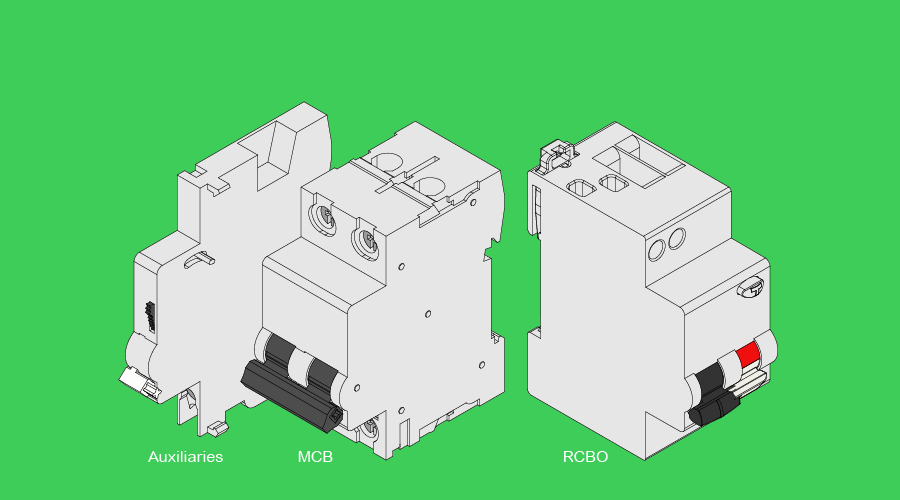

تطبیق پذیری با RCBO و MCB
کاربردها:

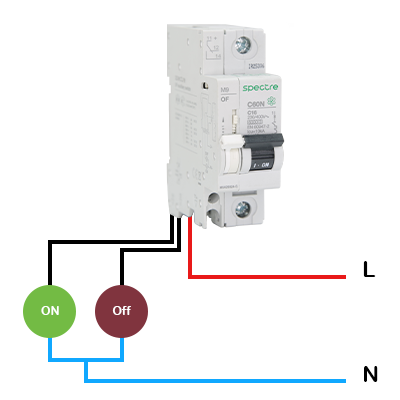

با استفاده از کنتاکت کمکی OF میتوان وضعیت روشن (ON) یا خاموش (OFF) بودن کلید مینیاتوری یا ترکیبی را به سیستمهای کنترلی یا تابلوهای مانیتورینگ ارسال کرد. همچنین با استفاده از ماژول SD میتوان در صورت تریپ کلید، سیگنال خطا را به سیستمهای کنترلی یا تابلوهای مانیتورینگ ارسال کرد.
تجهیز کمکی MX شنت تریپ، امکان قطع کلید مینیاتوری را از راه دور و با فرمان الکتریکی فراهم میکند.این امکان در مواقع خطر مانند آتشسوزی یا خطرات دیگر، برای ایمنی بیشتر کاربرد زیادی دارد.
با نصب ماژول MN آندر ولتاژ، در صورت کاهش ولتاژ تغذیه به پایینتر از حد مجاز، کلید بهطور خودکار قطع میشود تا از آسیب به تجهیزات حساس جلوگیری شود.
نحوه نصب و توضیحات راه اندازی
لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ، و با استفاده از طراحان گرافیک است، چاپگرها و متون بلکه روزنامه و مجله در ستون و سطرآنچنان که لازم است، و برای شرایط فعلی تکنولوژی مورد نیاز. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ، و با استفاده از طراحان گرافیک است، چاپگرها و متون بلکه روزنامه و مجله در ستون و سطرآنچنان که لازم است، و برای شرایط فعلی تکنولوژی مورد نیاز.
محصولات:
مقایسه
M9A26924-SM9 - کنتاکت کمکی باز/بسته - 1 OF - 240/415 V AC - 24/130 V DC
M9 - OC contact - 1 OF - 240/415 V AC - 24/130 V DCاین تجهیز جانبی از سری M9 یک کنتاکت باز/بسته (OF) است که برای استفاده با محصولات C60 و N60 به منظور نمایش وضعیت کلید طراحی شده است و امکان نمایش از راه دور وضعیت کلید مربوطه (باز یا بسته بودن آن) را از طریق یک کنتاکت چنجاور فراهم میکند. عرض این تجهیز برابر با یک واحد 9 میلیمتری است. کلید اهرمی آن دارای قابلیت تست (آزمایش عملکرد) است. ولتاژ نامی (Un) این تجهیز از 24 تا 415 ولت AC با فرکانس 50/60 هرتز و از 24 تا 130 ولت DC است. جریان نامی کنتاکت (In) بین 10 میلیآمپر تا حداکثر 6 آمپر بسته به ولتاژ کاری متغیر است:
6 آمپر تا زیر 24 ولت DC
2 آمپر تا زیر 48 ولت DC
1/5 آمپر تا زیر 60 ولت DC
1 آمپر تا زیر 130 ولت DC
در محدوده 24 تا 240 ولت AC نیز جریان نامی کنتاکت 6 آمپر، و تا زیر 415 ولت AC مقدار 3 آمپر است.
محدوده دمای کاری این تجهیز بین 25- تا 50+ درجه سانتیگراد، و دمای مجاز برای نگهداری آن بین 40- تا 85+ درجه سانتیگراد است. این محصول مطابق با استاندارد IEC/EN 60947-5-1 ساخته شده است.
- مقایسه
M9A26927-SM9 - کنتاکت کمکی نمایش خطا - 1 SD - 240/415 V AC - 24/130 V DC
M9 - Fault contact - 1 SD - 240/415 V AC - 24/130 V DCاین تجهیز جانبی از سری M9 یک کنتاکت نمایش خطا (SD) است که برای استفاده با محصولات C60 و N60 به منظور ارسال سیگنال اعلام تریپ خطای کلید متصل به آن از راه دور طراحی شده است. این تجهیز جانبی مجهز به اهرم دستی reset است. جریان نامی عملیاتی (In) آن 6 آمپر برای زیر 240 ولت AC و 3 آمپر برای زیر 415 ولت AC است. عرض ماژول معادل 1 واحد 9 میلیمتری، رنگ آن طوسی روشن (RAL7035)، با ابعاد عرض 9 میلیمتر × ارتفاع 83 میلیمتر × عمق 72 میلیمتر و با وزن 30 گرم است. دمای کارکرد آن °C 25- تا °C 50+ و دمای نگهداری °C 40- تا °C 85+ میباشد.
- مقایسه
M9A26929-SM9 - کنتاکت کمکی نمایش خطا و باز/بسته - 1 OF + 1 SD - 240/415 V AC - 24/130 V DC
M9 - OC and Fault Contact - 1 OF + 1 SD - 240/415 V AC - 24/130 V DCاین تجهیز جانبی از سری M9 دارای یک کنتاکت باز/بسته (OF) و یک کنتاکت نمایش خطا (SD) است که برای استفاده با محصولات C60 و N60 به منظور نمایش وضعیت قطع/وصل بودن و همچنین ارسال سیگنال اعلام تریپ خطای کلید متصل به آن از راه دور طراحی شده است. این تجهیز جانبی مجهز به اهرمهای دستی reset و تست است. جریان نامی عملیاتی (In) آن 6 آمپر برای زیر 240 ولت AC و 3 آمپر برای زیر 415 ولت AC است. عرض ماژول معادل 1 واحد 9 میلیمتری، رنگ آن طوسی روشن (RAL7035)، با ابعاد عرض 9 میلیمتر × ارتفاع 83 میلیمتر × عمق 72 میلیمتر و با وزن 30 گرم است. دمای کارکرد آن °C 25- تا °C 50+ و دمای نگهداری °C 40- تا °C 85+ میباشد.
